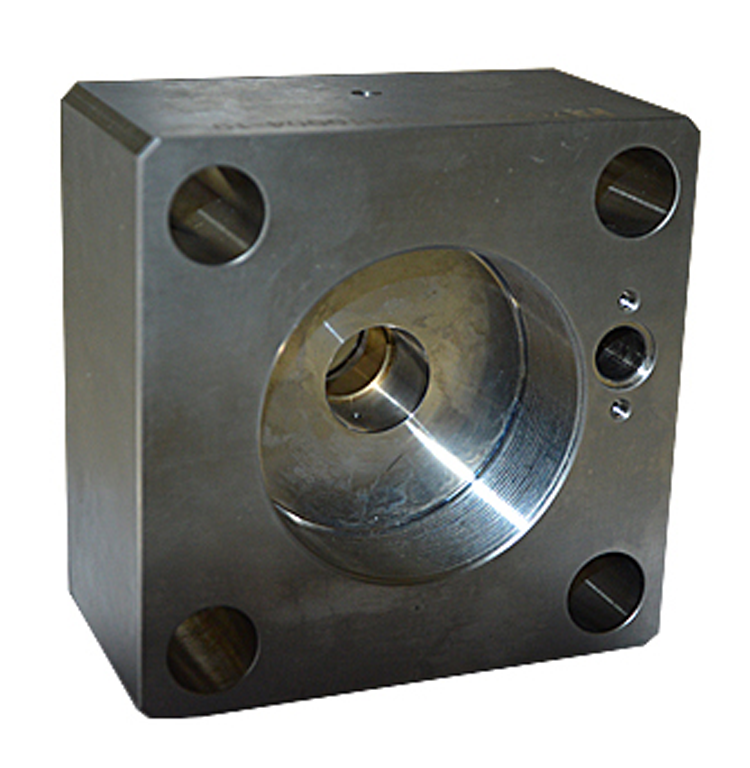

130007FLOW,60K左油缸端盖007303-1

产品详情

产品参数

SPEED JET水刀增压泵及零件

斯彼得公司SPEED JET为水射流行业带来全球著名水刀设备厂家Hypertherm海宝公司高压水射流设备、及旗下水刀配件品牌AccuStream制造的各大水刀设备品牌零配件。

Hypertherm潜心于各类切割设备的经营，通过不断的切割技术钻研、并购扩充，已经逐渐成为水射流设备、水刀配件行业的龙头企业。

SPEED JET是Hypertherm水射流行业产品的指定代理销售、售后服务商。斯彼得与Hypertherm的战略方向高度一致，通过达成深度合作，共同致力于水射流技术的推广与应用范围，为社会各类切割需求提供先进的解决方案。

我们为以下品牌设备提供配件

FLOW福禄水刀

KMT科美腾水刀

Jet Edge杰特水刀

OMAX傲马水刀

WJS沃特杰特水刀

Bystronic百超水刀

WSI水刀

我们产品品质

产品材质

长期胜任各种高压、复杂工作环境的特钢材料、在各项性能上领先于国际同行业水平。

生产工艺

超精密数控加工设备、潜水钻研设备加工技术的工程师，打造出不差分毫的每一个精准水刀配件。

代理认证

Hypertherm有严格的代理商合作条款，并提供代理商资格查询，保证代理商销售出去的每一零配件均来自原厂生产件。

技术支持

Hypertherm为代理商提供专业的产品培训，通过丰富的知识储备、先进的行业技术为水刀设备用户解决各方面设备疑难问题、提升设备工作性能。

SPEED JET厚积薄发、十年如一日钻研于水射流行业，以提升用户设备性能、强化用户行业竞争优势为努力方向。行业专家们认为：SPEED JET是水射流行业最值得依赖和推荐的服务商。

水刀增压泵零件清单

NO.	名称	数量	产品与安装说明
1	油缸	1	内部装活塞、两端装油缸端盖，由拉杆拉紧，液压油通过油缸端盖油孔进入油缸，使活塞在油缸内部左右往返运动。
2	活塞	1	活塞两边接柱塞杆，通过压盖固定。装于油缸内部，在油缸左右往返运动，活塞工作动力来自液压油在油缸内部的进出推压。
3	油路板	1	油路板安装于油缸端盖的油孔面，另外一边安装电磁换向阀，油管口通过油管接通油泵。
4	电磁换向阀	1	电磁换向阀是液压油通过油路板进出油缸的方向控制部件，其控制活塞的左右往返运动对增压泵的增压有十分关键的作用。
5	高压维修组件	1	由4pcs高压环、O型圈、合金环组成一套，安装于高压缸体内部，内环套柱塞杆，起高压水密封作用。
6	低压油封组件	1	有多个密封圈组成的安装套件，装在油缸端盖多个油孔、各零件接触面处，保障液压油不外漏。
7	油缸端盖	2	油缸端盖通过四组拉杆安装在油缸两端，各油孔处配低压密封圈，进出油孔口面装油路板，柱塞杆从其中心孔穿过。
8	换向感应组件	2	由换向推杆、换向弹簧、感应器等组成，从外侧入口装至油缸端盖上换向执行孔内，通过固定座固定。
9	油缸端盖拉杆	4	拉杆穿入两边油缸端盖角上圆孔，两边扭螺母，作用于拉紧油缸端盖、使之与油缸结合稳定牢固。
10	柱塞杆	2	直径较大的一边装入活塞凹槽处，套入压盖后使用卡簧卡入活塞内侧凹槽后安装稳定，在高压缸体内运动与高压密封接触，对产品光洁度要求较高。
12	高压缸体	2	高压缸体是高压水的产生源位置，产生的压力越高，高压缸体承压越高，对高压缸体的材料要求越高。高压缸体安装在油缸端盖朝外的一边。
13	高压缸内衬套	2	高压缸内衬套在高压密封组装入前装入高压缸体，起稳固两边高压密封组不移动的作用。
14	止回阀体	2	止回阀体是承载低压水进入高压缸体、高压水推向单向阀、高压管的重要零件。止回阀体上安装低压维修包，通过高压缸端盖紧镶至高压缸部。
15	单向阀体	2	单向阀体内装高压弹簧、高压阀芯，接在止回阀体后面，高压水通过推动高压阀芯后转入高压管，单向阀体与高压管的连接方式为卡接，通过压紧螺套。
16	高压缸端盖	2	高压缸端盖上有低压水进口孔，并把止回阀体接至高压缸体一边，接通水管后，低压水从高压缸端盖进入止回阀体，再进入高压缸体。
17	止回阀维修组件	2	由高压阀芯、阀垫、弹簧、低压阀片、阀盖、螺钉、O型圈组成，使高压水、低压水在止回阀体、单向阀体内单向流动。
备注	本清单以FLOW福禄水刀增压泵风格举例说明，个别品牌风格的有少数不一致地方，如Jet Edge杰特风格的增压器，包含以上组成配件，另外不同之处是其高压缸体安装方式为拉杆拉紧式，比FLOW福禄水刀多8pcs高压缸体拉杆组件。
